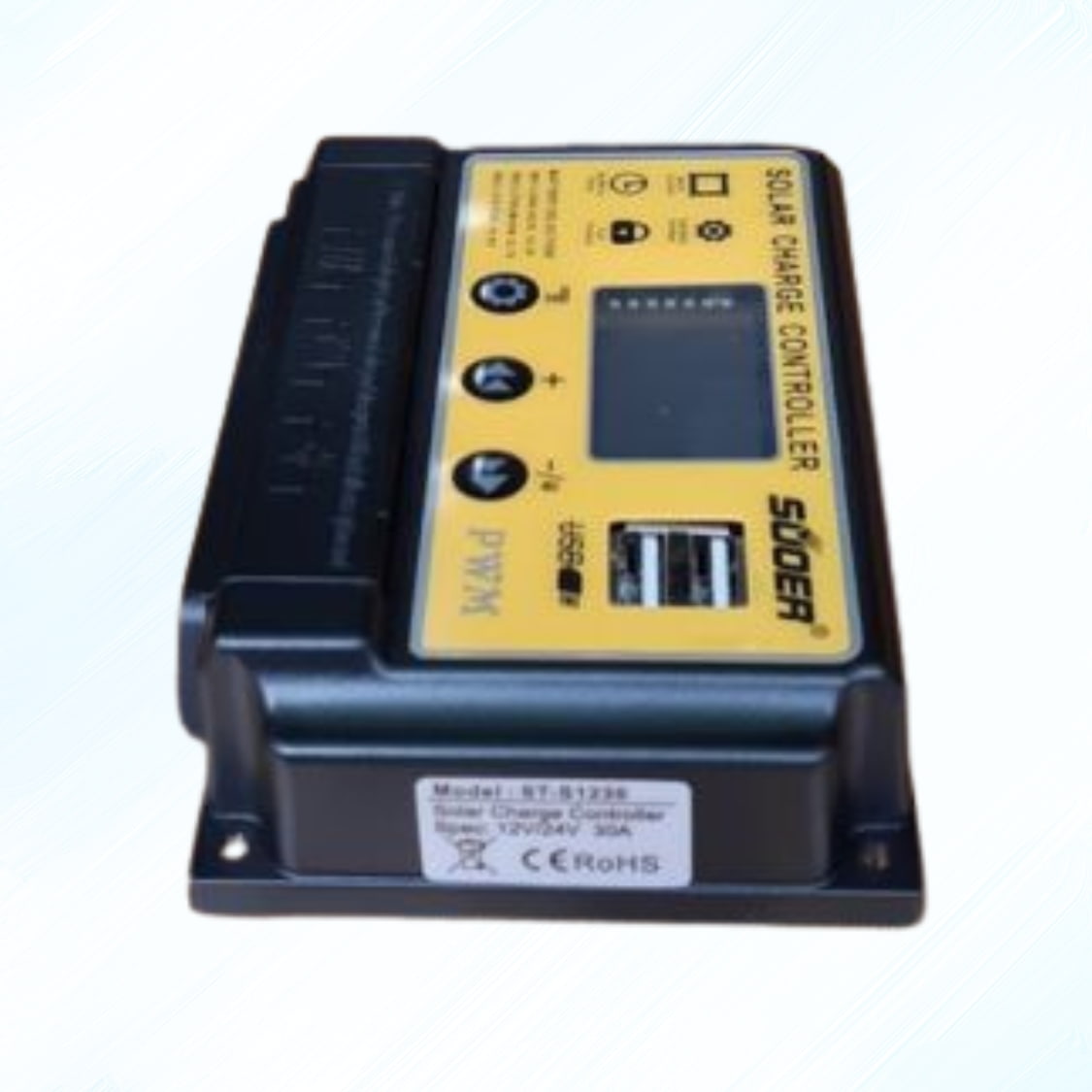

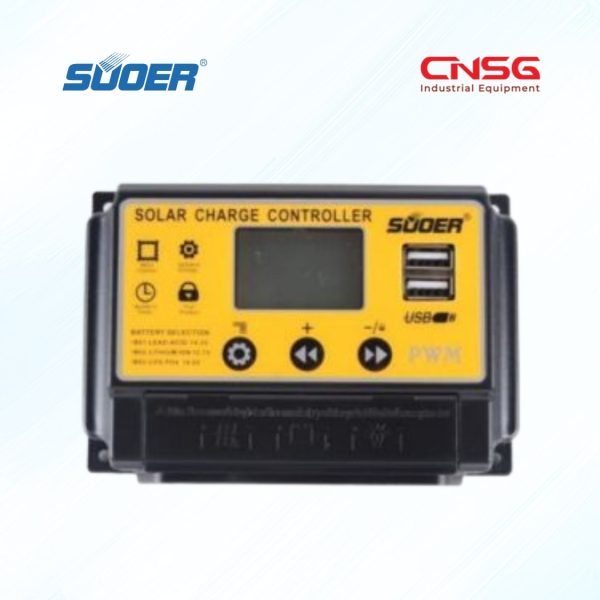

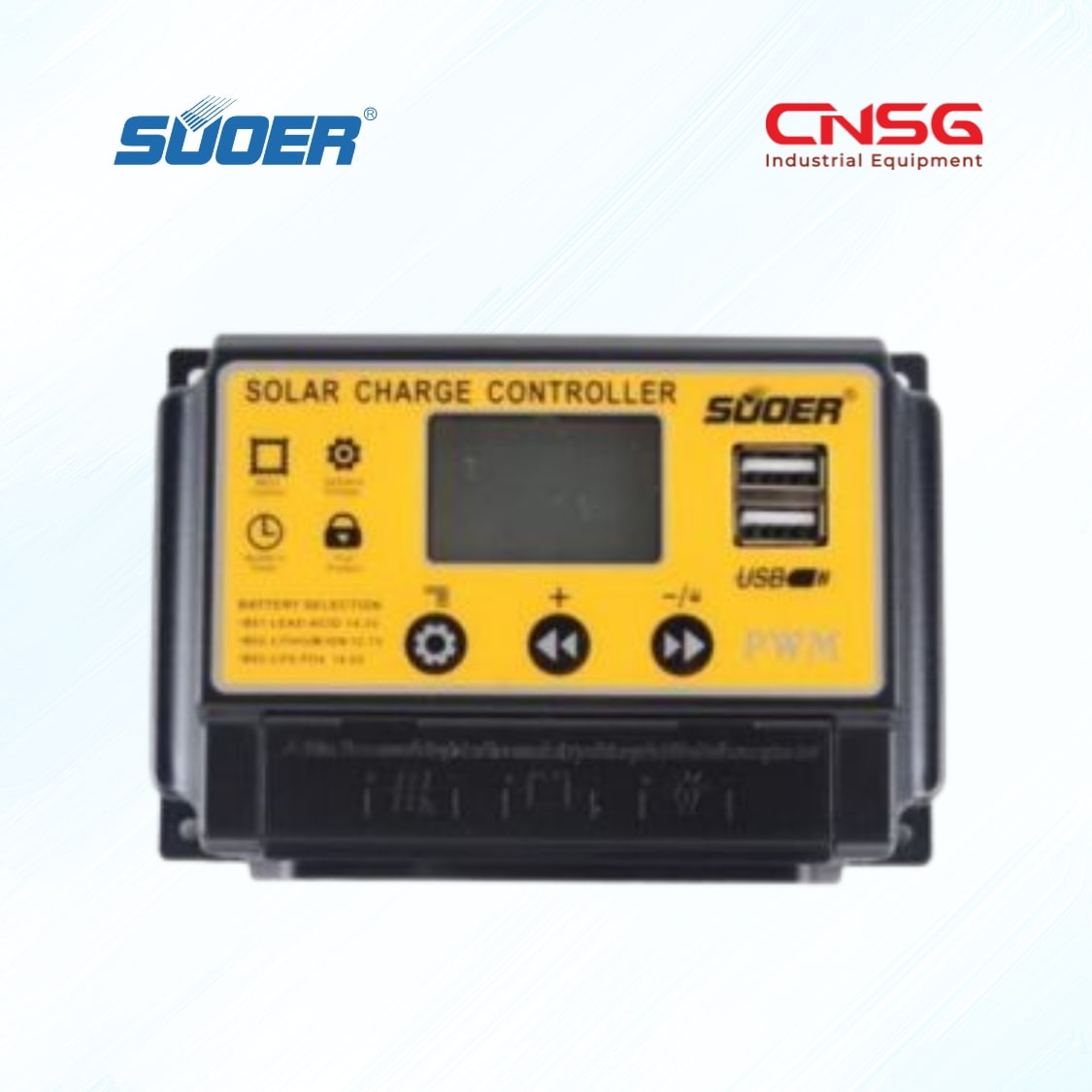

Sạc điều khiển PWM-30A – ST-S1230

Danh mục: Bộ điều khiển sạc năng lượng mặt trời

Mô tả
Đánh giá (0)

Đối với các hệ thống điện mặt trời quy mô nhỏ, việc lựa chọn bộ điều khiển phù hợp không chỉ dựa vào dòng sạc mà còn cần quan tâm đến loại pin, điện áp làm việc và khả năng bảo vệ.

Sạc điều khiển PWM-30A – ST-S1230 được thiết kế cho hệ thống 12V/24V, hỗ trợ dòng sạc tối đa 30A và có khả năng tương thích với nhiều loại ắc quy, pin Lithium-ion và Lithium Iron Phosphate.

Thông số kỹ thuật sạc điều khiển PWM-30A – ST-S1230

Mã sản phẩm	ST-S1230
Điện áp hệ thống	Tự động nhận dạng 12V/24V
Điện áp pin đầu vào tối đa	50V
Công suất pin NLMT hệ 12V	300W – 450W / 18V
Công suất pin NLMT hệ 24V	300W – 450W / 36V
Loại bình ắc quy tương thích	B01 – Bình axit chì 12V; B02 – Pin Lithium-ion 3 × 3,7V = 11,1V; B03 – Pin Lithium Iron Phosphate 4 × 3,2V = 12,8V
Điện áp nạp bình axit chì 12V (B01)	14,3V
Điện áp thấp tự ngắt (B01)	10,7V
Điện áp tự khôi phục (B01)	12,6V
Điện áp nạp Pin Lithium-ion (B02)	12,6V
Điện áp thấp tự ngắt (B02)	9V
Điện áp tự khôi phục (B02)	10,5V
Điện áp nạp Pin Lithium Iron Phosphate (B03)	14,6V
Điện áp thấp tự ngắt (B03)	10V
Điện áp tự khôi phục (B03)	12V
Cổng USB	5V/2A
Dòng sạc	30A
Điều kiện làm việc	-35°C ~ +60°C

Mức điện áp theo từng loại pin

Loại pin	Điện áp nạp	Tự ngắt khi thấp áp	Tự khôi phục
B01 – Axit chì 12V	14,3V	10,7V	12,6V
B02 – Lithium-ion	12,6V	9V	10,5V
B03 – Lithium Iron Phosphate	14,6V	10V	12V

Khả năng tương thích đa dạng của sạc điều khiển PWM-30A – ST-S1230

PWM-30A quản lý quá trình sạc ổn định

Với dòng sạc tối đa 30A, bộ điều khiển PWM có nhiệm vụ điều tiết dòng điện từ tấm pin trước khi đưa vào ắc quy hoặc pin lưu trữ. Công nghệ PWM giúp kiểm soát quá trình sạc và góp phần duy trì tuổi thọ của hệ thống pin.

Hệ thống bảo vệ và tự phục hồi

ST-S1230 được tích hợp nhiều cơ chế bảo vệ nhằm giảm rủi ro trong quá trình sử dụng, bao gồm:

Bảo vệ quá nạp.
Bảo vệ xả quá sâu.
Bảo vệ quá tải.
Bảo vệ ngắn mạch.
Tự động phục hồi khi xảy ra một số trạng thái lỗi.
Tự động khóa trong các tình huống cần thiết.

Các ngưỡng tự ngắt và phục hồi được thiết lập riêng theo từng loại pin, giúp quá trình quản lý nguồn lưu trữ có tính kiểm soát hơn.

Tiện ích USB và tải DC 12V

Ngoài chức năng quản lý sạc, ST-S1230 còn tích hợp cổng USB 5V/2A, đáp ứng nhu cầu cấp nguồn hoặc sạc cho các thiết bị điện tử phù hợp.

Cổng tải 12V cho phép kết nối trực tiếp với các thiết bị DC như đèn, quạt và một số tải nhỏ tương thích. Nhờ đó, hệ thống có thể sử dụng trực tiếp nguồn điện DC mà không nhất thiết phải qua inverter trong những trường hợp không cần điện AC.

Quý khách cần tư vấn cách chọn bộ điều khiển theo công suất tấm pin và loại ắc quy đang sử dụng, vui lòng liên hệ Saigon Solar để được hỗ trợ.

———————————-
