Tìm hiểu đầu nối MC4 trong hệ thống điện năng lượng mặt trời

Trong một hệ thống điện mặt trời, bên cạnh các thiết bị chính như tấm pin, inverter, hay bộ điều khiển sạc, thì những phụ kiện nhỏ như đầu nối MC4 lại đóng vai trò vô cùng quan trọng trong việc đảm bảo toàn bộ hệ thống hoạt động ổn định, an toàn và đạt hiệu suất cao nhất. Bài viết dưới đây sẽ cung cấp tất tần tần về đầu nối MC4, một số ưu điểm và các bước kết nối vào hệ thống điện mặt trời.

Tìm hiểu về đầu nối MC4 trong hệ thống điện mặt trời

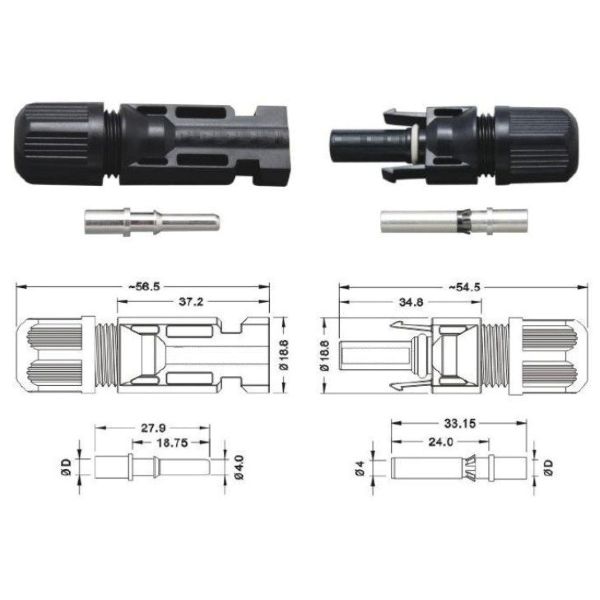

Tìm hiểu khái niệm và cấu tạo của đầu nối MC4

Đầu nối MC4 là gì?

Đầu nối MC4 là loại đầu nối chuyên dụng dùng để kết nối dây cáp giữa các tấm pin năng lượng mặt trời hoặc giữa tấm pin và bộ hòa lưới. Tên gọi “MC4” xuất phát từ cụm từ “Multi-Contact 4mm”, nghĩa là đầu nối đa tiếp điểm với đường kính chân cắm 4mm – tiêu chuẩn quốc tế phổ biến trong ngành năng lượng mặt trời.

Nhờ thiết kế tiện lợi, chống nước và dễ thao tác, đầu nối MC4 giúp người dùng dễ dàng thi công, đấu nối hệ thống điện mặt trời mà vẫn đảm bảo độ bền, độ kín và an toàn tuyệt đối.

Cấu tạo và cách hoạt động của đầu nối mC4

Đầu nối MC4 hoạt động như ổ cắm và phích cắm, bao gồm hai phần bổ sung cho nhau: đầu nối cái (female) và đầu nối đực (male).

Để đảm bảo kết nối chắc chắn và hoạt động tối ưu, bạn phải sử dụng cáp năng lượng mặt trời có đường kính phù hợp với đầu nối. Việc sử dụng cáp sai kích thước có thể dẫn đến kết nối lỏng lẻo hoặc hỏng hóc và làm giảm hiệu suất của hệ thống.

Đối với cáp năng lượng mặt trời, nên ưu tiên loại cáp có cấu trúc cách điện kép. Cấu trúc này bao gồm lớp cách nhiệt tiêu chuẩn và một lớp bảo vệ bên ngoài màu đen chuyên dụng. Lớp bảo vệ bổ sung này rất quan trọng vì nó cung cấp khả năng chống tia cực tím (UV) vượt trội.

Nhờ có lớp cách điện kép, cáp có thể chịu đựng được các điều kiện thời tiết khắc nghiệt, bao gồm tiếp xúc trực tiếp với ánh nắng mặt trời, nhiệt độ cao, độ ẩm và biến đổi nhiệt độ mà không bị xuống cấp.

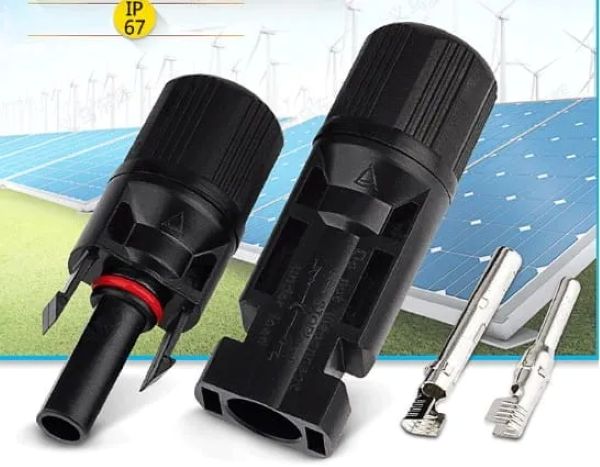

Ưu điểm của đầu nối MC4 trong hệ thống điện năng lượng mặt trời

Không phải ngẫu nhiên mà đầu nối MC4 được xem là “chuẩn kết nối toàn cầu” cho các hệ thống điện năng lượng mặt trời. Một số ưu điểm nổi bật có thể kể đến gồm:

Khả năng chống nước và chống bụi tuyệt đối: Đầu nối MC4 đạt chuẩn IP67, cho phép hoạt động ngoài trời, chịu được mưa nắng, bụi bẩn và độ ẩm cao.
Dễ dàng lắp đặt và tháo rời: Chỉ cần vài thao tác đơn giản bằng tay hoặc kìm chuyên dụng, người thi công có thể kết nối dây cáp nhanh chóng mà không cần hàn nối phức tạp.
Truyền tải điện ổn định, giảm hao tổn: Tiếp xúc kim loại được xử lý chống oxy hóa, giúp duy trì dòng điện ổn định, giảm tổn thất năng lượng trên đường truyền.
Độ bền cao, tuổi thọ lâu dài: Vật liệu nhựa chịu nhiệt và thiết kế cơ học chắc chắn giúp đầu nối MC4 hoạt động tốt trong điều kiện khắc nghiệt lên đến 25 năm.
Tương thích linh hoạt: Đầu nối MC4 phù hợp với nhiều loại dây cáp năng lượng mặt trời (2.5mm² – 6mm²) và hầu hết các tấm pin hiện có trên thị trường.

Các bước kết nối đầu nối MC4 trong hệ thống điện mặt trời

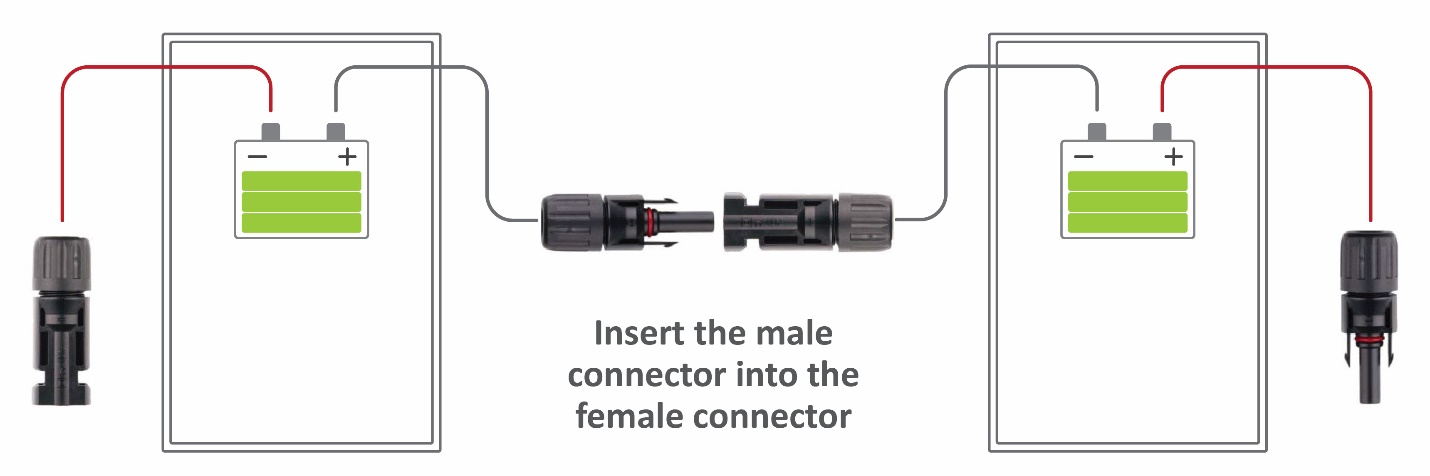

Các bước đấu nối đầu nối MC4 trong hệ thống năng lượng mặt trời

Tuyệt đối không nên tự ý lắp đặt đầu nối MC4 hoặc các thành phần của hệ thống năng lượng mặt trời. Việc này tiềm ẩn những rủi ro nghiêm trọng liên quan đến điện một chiều (DC) công suất lớn. Để đảm bảo an toàn tuyệt đối và duy trì hiệu suất lâu dài của hệ thống, việc lắp đặt phải được thực hiện bởi chuyên gia có chuyên môn.

Các bước kết nối đầu nối MC4 an toàn vào hệ thống điện năng lượng mặt trời:

Bước 1: Đảm bảo an toàn về nguồn điện

Tắt nguồn điện và cô lập biến tần, bộ cách ly DC.
Che chắn tấm pin để giảm điện áp.
Luôn trang bị thiết bị bảo hộ cá nhân, không bao giờ kết nối hoặc ngắt kết nối khi đang có tải.

Bước 2: Chuẩn bị cáp đầy đủ

Lập kế hoạch chi tiết về chiều dài, định tuyến và cực tính của cáp.
Cắt cáp vuông vắn bằng kìm chuyên dụng, đảm bảo không làm hỏng sợi đồng.
Tước lớp cách điện đúng theo chiều dài quy định của nhà sản xuất, tránh làm khía sợi đồng.

Bước 3: Thực hiện uốn và lắp kết nối

Uốn tiếp điểm: Đưa dây dẫn đã tước vào tiếp điểm MC4 (chân cắm/ổ cắm) và uốn chặt.
Kiểm tra lực kéo: Kéo nhẹ để xác nhận điểm uốn chắc chắn.
Lắp vào vỏ: Đẩy tiếp điểm đã uốn vào vỏ đực/cái tương ứng cho đến khi có tiếng “tách” (khớp).
Siết kín: Kiểm tra vòng chữ O và siết chặt đai ốc ống nối bằng cờ lê MC4 để tạo phớt kín nước và giảm ứng suất.
Ghép nối: Lắp ghép hai đầu nối đực và cái, đảm bảo chúng khớp và khóa chặt.

Bước 4: Cố định cáp và kiểm tra

Kiểm tra điện: Dùng đồng hồ vạn năng để xác nhận cực tính và đo điện áp hở mạch/dòng ngắn mạch. Kiểm tra mọi sự không phù hợp trước khi cấp điện.
Cố định cáp: Cố định cáp bằng kẹp hoặc dây buộc chống UV, định tuyến tránh xa các cạnh sắc và nơi đọng nước.

Đầu nối MC4 tuy chỉ là một phụ kiện nhỏ nhưng lại đóng vai trò then chốt trong việc duy trì sự ổn định, an toàn và hiệu suất của hệ thống điện năng lượng mặt trời. Việc lựa chọn đầu nối chính hãng, lắp đặt đúng kỹ thuật sẽ giúp hệ thống vận hành bền bỉ, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì.

Nếu bạn đang tìm kiếm đầu nối MC4 chất lượng cao hoặc cần tư vấn giải pháp điện năng lượng mặt trời toàn diện, đừng ngần ngại hãy liên hệ ngay với Saigon Solar. Hãy để chúng tôi đồng hành cùng bạn trong hành trình hướng đến nguồn năng lượng xanh, sạch và bền vững.
