Việc lắp đặt và ghép nối các tấm pin mặt trời đúng cách giúp cho toàn bộ hệ thống điện năng lượng mặt trời hoạt động ổn định và bền vững. Do đó, cần phải nắm vững các cách ghép nối các tấm pin năng lượng mặt trời để tạo thành một chuỗi thống nhất, giúp cho quá trình hoạt động của hệ thống đạt hiệu suất tối đa.

Lưu ý về cách ghép nối các tấm pin năng lượng mặt trời

Cách ghép nối các tấm pin năng lượng mặt trời là một công việc quan trọng, đòi hỏi sự cẩn thận và hiểu biết kỹ thuật để đảm bảo an toàn và hiệu suất của hệ thống. Dưới đây là những lưu ý quan trọng để bạn tham khảo:

Đảm bảo rằng khu vực lắp ghép đã được ngắt điện hoàn toàn. Sử dụng bút thử điện để kiểm tra chắc chắn không còn điện trong mạch.
Không lắp ghép tấm pin mặt trời trong thời tiết mưa gió, ẩm ướt hoặc khi có giông bão.
Tuyệt đối không ngồi, đè hoặc tác động mạnh lên các tấm pin mặt trời.
Luôn trang bị đầy đủ đồ bảo hộ như găng tay cách điện, kính bảo hộ, mũ bảo hộ… để đảm bảo an toàn cho bản thân.

Nắm vững các ký hiệu điện cơ bản để tránh nhầm lẫn trong quá trình đấu nối.
Nghiên cứu kỹ hướng dẫn lắp đặt và sơ đồ đấu nối của nhà sản xuất.
Đảm bảo mái nhà đủ chắc chắn để chịu được trọng lượng của hệ thống pin mặt trời. Hệ thống khung giàn cũng cần được thiết kế và lắp đặt chắc chắn để đảm bảo an toàn và độ bền cho hệ thống.

Sau khi hoàn thành lắp đặt, hãy kiểm tra kỹ lưỡng các kết nối, dây cáp và connector để đảm bảo không có lỗi.

3 cách ghép nối tấm pin năng lượng mặt trời đúng cách

Cách ghép nối các tấm pin năng lượng mặt trời kiểu nối tiếp

Cách ghép nối các tấm pin năng lượng mặt trời theo kiểu nối tiếp được thực hiện để tăng tổng điện áp của hệ thống, tức là điện áp của mỗi tấm pin sẽ được cộng dồn lại.

Cách đấu nối này được thực hiện bằng cách nối cực dương của tấm pin này với cực âm của tấm pin tiếp theo cho đến khi chỉ còn lại một cực âm và một cực dương duy nhất.

Có 3 trường hợp xảy ra đối với cách ghép nối các tấm pin năng lượng mặt trời nối tiếp:

Trường hợp 1: Ghép nối các tấm pin mặt trời có cùng điện áp và dòng điện, khi đó:
Tổng điện áp hệ thống = Tổng điện áp các tấm pin cộng lại
Tổng dòng điện hệ thống = Dòng điện của mỗi tấm pin
Tổng công suất hệ thống = Tổng công suất các tấm pin cộng lại = Tổng điện áp hệ thống x Tổng dòng điện hệ thống.

Ví dụ: Ghép nối 3 tấm pin mặt trời có cùng điện áp 6V và dòng điện 3A thì tổng điện áp hệ thống là 18V, tổng dòng điện hệ thống là 3A và tổng công suất hệ thống là 54W.

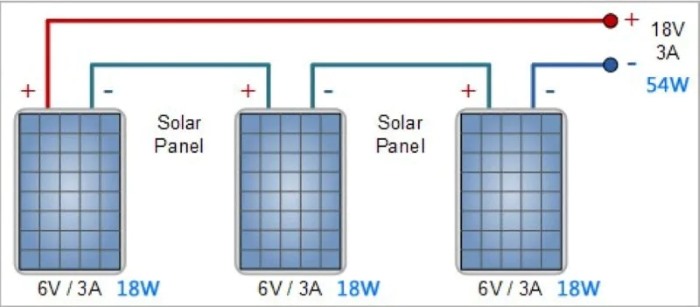

Ghép nối tiếp các tấm pin mặt trời có cùng điện áp và dòng điện

Trường hợp 2: Ghép nối các tấm pin mặt trời khác điện áp, cùng dòng điện, khi đó:
Tổng điện áp hệ thống = Tổng điện áp các tấm pin cộng lại
Tổng dòng điện hệ thống = Dòng điện của mỗi tấm pin
Tổng công suất hệ thống = Tổng công suất các tấm pin cộng lại = Tổng điện áp hệ thống x Tổng dòng điện hệ thống.

Ví dụ: Ghép nối 3 tấm pin có điện áp lần lượt là 5V, 7V, 9V và cùng dòng điện 3A thì tổng điện áp hệ thống là 21V, tổng dòng điện hệ thống là 3A và tổng công suất hệ thống là 63W.

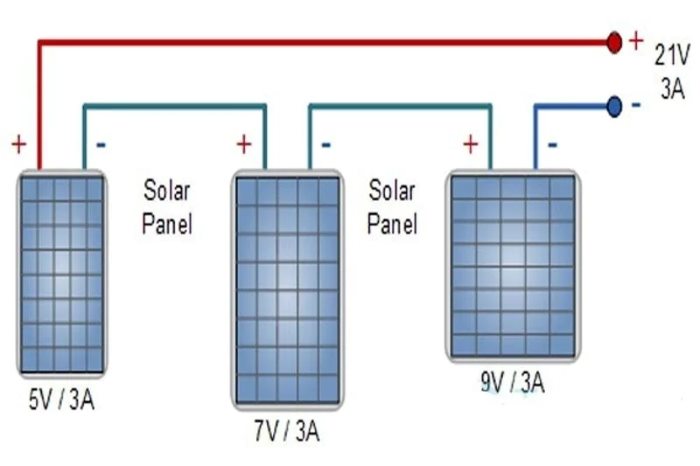

Ghép nối tiếp các tấm pin mặt trời khác điện áp, cùng dòng điện

Trường hợp 3: Ghép nối các tấm pin khác điện áp và dòng điện, khi đó:

Tổng điện áp hệ thống = Tổng điện áp các tấm pin cộng lại
Tổng dòng điện hệ thống = Dòng điện thấp nhất của tấm pin
Tổng công suất hệ thống = Tổng công suất các tấm pin cộng lại = Tổng điện áp hệ thống x Tổng dòng điện hệ thống.

Ví dụ: Ghép 3 tấm pin khác điện áp và dòng điện lần lượt là 3V/1A, 7V/3A, 9V/5A thì tổng điện áp hệ thống là 19V, tổng dòng điện hệ thống là 1A và tổng công suất hệ thống là 19W.

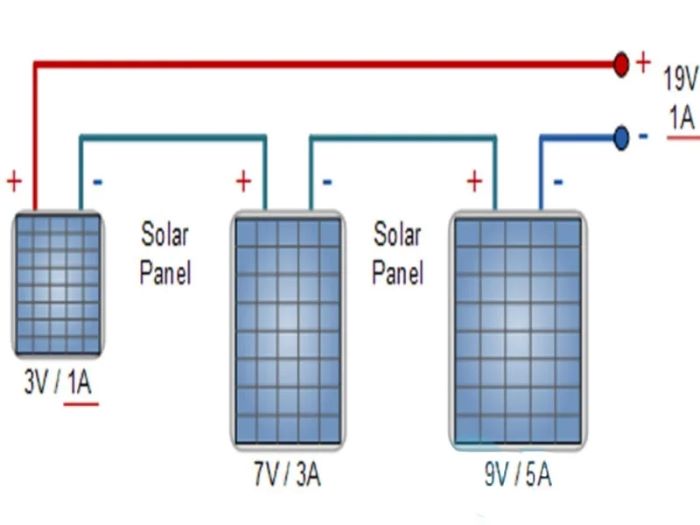

Ghép nối tiếp các tấm pin khác điện áp và dòng điện

Cách ghép nối các tấm pin năng lượng mặt trời kiểu song song

Cách ghép nối các tấm pin năng lượng mặt trời song song thường áp dụng để tăng tổng công suất của hệ thống. Việc đấu nối song song các tấm pin mặt trời khá đơn giản. Bạn chỉ cần nối cực dương (+) của tấm pin này với cực dương (+) của tấm pin tiếp theo, và cực âm (-) của tấm pin này với cực âm (-) của tấm pin tiếp theo. Cứ tiếp tục như vậy cho đến khi tất cả các tấm pin được kết nối với nhau.

Việc ghép nối song song cũng tương tự như ghép nối nối tiếp, các tấm pin khi ghép nối sẽ xảy ra các trường hợp sau:

Trường hợp 1: Ghép song song các tấm pin cùng điện áp và dòng điện

Ví dụ: Ghép nối 4 tấm pin cùng điện áp 19V và dòng điện 8A thì tổng điện áp hệ thống là 19V, tổng dòng điện hệ thống là 32A và tổng công suất hệ thống là 608W.

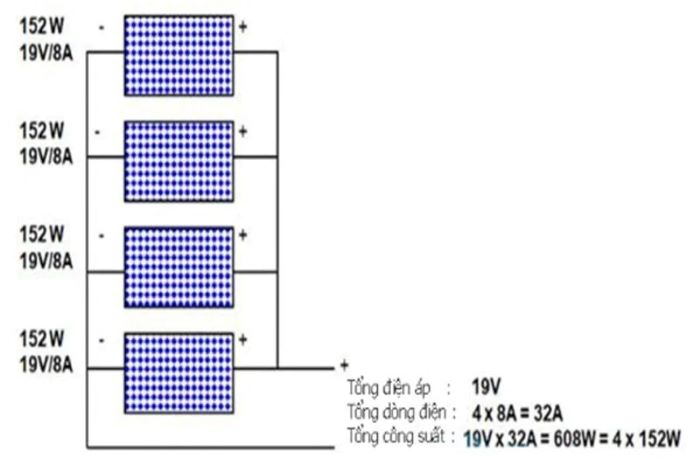

Ghép song song các tấm pin cùng điện áp và dòng điện

Trường hợp 2: Ghép song song các tấm pin khác điện áp, cùng dòng điện

Ví dụ: Ghép 4 tấm pin có cùng dòng điện là 8A, trong đó có 1 tấm pin có điện áp là 17V, 3 tấm còn lại là 19V thì tổng điện áp hệ thống là 17V, tổng dòng điện hệ thống là 32A và tổng công suất hệ thống là 544W.

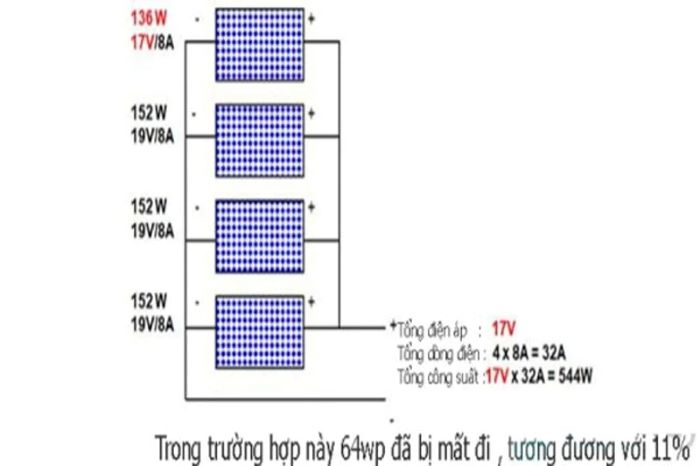

Ghép song song các tấm pin khác điện áp, cùng dòng điện

Trường hợp 3: Ghép song song tấm pin cùng điện áp, khác dòng điện

Ví dụ: Ghép 4 tấm pin có cùng điện áp là 19V, trong đó có 1 tấm pin có dòng điện 5A, 3 tấm còn lại có dòng điện 8A thì tổng điện áp hệ thống là 19V, tổng dòng điện hệ thống là 29A và tổng công suất hệ thống là 551W.

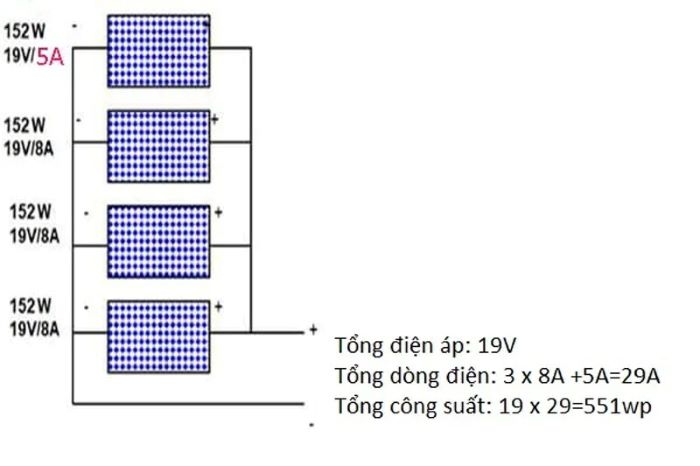

Ghép song song tấm pin cùng điện áp, khác dòng điện

Trường hợp 4: Ghép song song tấm pin khác điện áp, khác dòng điện

Ví dụ: Ghép 4 tấm pin có điện áp và dòng điện khác nhau lần lượt là: 17V/5A, 18V/7A, 19V/8A, 19V/8A. Thì tổng điện áp hệ thống là 17V, tổng dòng điện hệ thống là 28A và tổng công suất hệ thống là 476W.

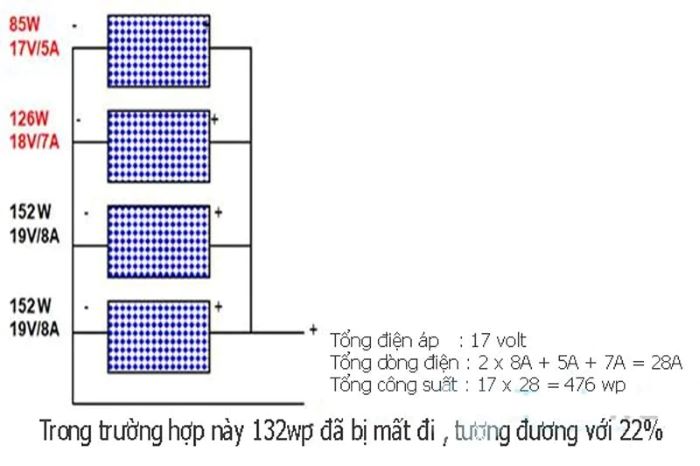

Ghép song song tấm pin khác điện áp, khác dòng điện

Cách ghép nối các tấm pin năng lượng mặt trời kiểu hỗn hợp

Phương pháp ghép nối hỗn hợp là sự kết hợp của hai cách ghép nối các tấm pin năng lượng mặt trời nối tiếp và song song. Đầu tiên, các tấm pin được ghép nối tiếp nhau để tạo thành từng dãy, sau đó các dãy này lại được ghép song song với nhau. Kết quả cuối cùng ta sẽ thu được một cực dương và một cực âm. Cách ghép này giúp tăng cả điện áp, dòng điện và công suất của hệ thống, phù hợp cho các hệ thống có quy mô vừa và lớn.

Khi ghép nối các tấm pin hỗn hợp thì:

Tổng điện áp hệ thống = Tổng điện áp các tấm pin nối tiếp
Tổng dòng điện hệ thống = Tổng dòng điện các tấm pin song song
Tổng công suất hệ thống = Tổng điện áp hệ thống x Tổng dòng điện hệ thống.

Ví dụ: Ghép 8 tấm pin song song có điện áp 19V và dòng điện 8A thì:

Tổng điện áp hệ thống: 19 + 19 = 38V
Tổng dòng điện hệ thống: 8 + 8 + 8 + 8 = 32A
Tổng công suất hệ thống: 38 x 32 = 1216W

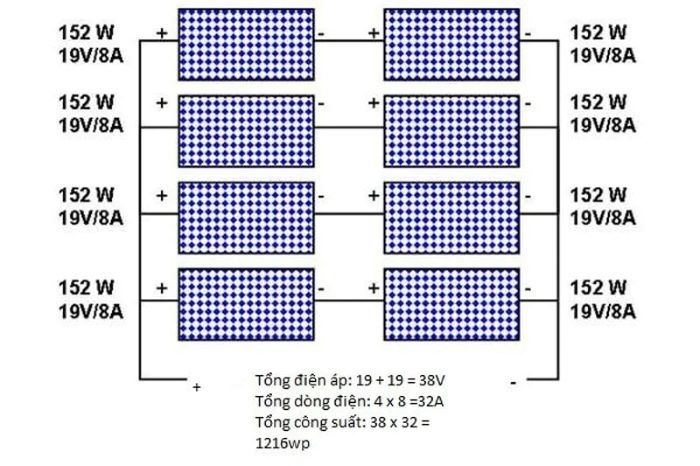

Phương pháp ghép nối hỗn hợp kết hợp hai cách ghép nối tiếp và song song

Bên trên là 3 cách ghép nối các tấm pin năng lượng mặt trời và các trường hợp ghép nối có điện áp và dòng điện khác nhau. Để đảm bảo hiệu suất tối đa của hệ thống điện mặt trời, cần nắm vững các lưu ý và cách ghép nối sao cho đúng cách. Hy vọng những thông tin mà Saigon Solar mang đến giúp ích cho bạn đọc.
