Bộ hòa lưới điện mặt trời là một bộ phận quan trọng và rất cần thiết trong hệ thống điện năng lượng mặt trời. Vậy bộ hòa lưới điện mặt trời là gì? Chúng quan trọng như thế nào? Và quy trình hoạt động của chúng ra sao? Hãy cùng Saigon Solar tìm hiểu ở bài viết bên dưới này nhé.
Bộ hòa lưới điện mặt trời là gì?
Bộ hòa lưới điện mặt trời là thiết bị quan trọng có nhiệm vụ chuyển đổi dòng điện một chiều (DC) được tạo ra từ các tấm pin thành dòng điện xoay chiều (AC) tương thích với hệ thống lưới điện quốc gia. Nhờ đó, năng lượng mặt trời có thể được sử dụng ngay lập tức để cung cấp điện cho các thiết bị điện trong gia đình, văn phòng hoặc nhà xưởng.
Ngoài ra, bộ hòa lưới còn sở hữu nhiều tính năng bảo vệ thông minh, giúp ngăn ngừa các sự cố như quá áp, quá dòng, ngắn mạch hay quá nhiệt, đảm bảo an toàn cho hệ thống. Bên cạnh đó, thiết bị này cũng cung cấp cho người dùng những thông tin chi tiết về sản lượng điện năng, hiệu suất hoạt động và lượng điện năng được đưa vào lưới, giúp người dùng dễ dàng theo dõi và quản lý hệ thống.
Cấu tạo và nguyên lý hoạt động của bộ hòa lưới điện mặt trời
Cấu tạo của bộ hòa lưới điện mặt trời vô cùng đa dạng, tùy thuộc vào từng ứng dụng và yêu cầu kỹ thuật cụ thể. Tuy nhiên, nhìn chung, một bộ hòa lưới thường bao gồm các thành phần chính sau:
- Bộ chỉnh lưu: Có nhiệm vụ chuyển đổi dòng điện xoay chiều từ lưới điện thành dòng điện một chiều để cung cấp năng lượng cho các mạch bên trong.
- Tuyến dẫn điện: Đảm bảo dòng điện một chiều được dẫn truyền một cách ổn định và an toàn.
- Bộ điện kháng xoay chiều: Giảm nhiễu trên dòng điện xoay chiều và ổn định dòng điện, bảo vệ các linh kiện khác khỏi bị hỏng hóc.
- Bộ điện kháng một chiều: Có chức năng lưu trữ năng lượng điện lớn, giúp giảm nhiễu từ nguồn biến tần và chống sụt áp đầu vào.
- Bộ nghịch lưu: Chuyển đổi dòng điện một chiều từ các tấm pin thành dòng điện xoay chiều để hòa vào lưới điện.
- Module IGBT: Điều khiển quá trình chuyển đổi năng lượng một cách chính xác và hiệu quả.
- Điện trở hãm: Hấp thụ năng lượng dư thừa, bảo vệ các linh kiện khác khỏi bị quá tải.
Nguyên lý hoạt động của bộ hòa lưới điện được thực hiện như sau:
Các tấm pin năng lượng mặt trời thu thập ánh sáng mặt trời và chuyển đổi thành dòng điện một chiều (DC). Dòng điện này được đưa vào bộ điều khiển MPPT để tối đa năng lượng từ các tấm pin. Bộ nghịch lưu IGBT sẽ biến đổi dòng điện một chiều thành dòng điện xoay chiều (AC). Dòng điện AC được điều chỉnh để phù hợp với lưới điện. Cuối cùng, điện năng được đưa vào lưới điện để sử dụng cho các thiết bị điện hằng ngày.
Tầm quan trọng của bộ hòa lưới điện mặt trời
Bộ hòa lưới điện mặt trời là bộ phận rất quan trọng trong hệ thống điện mặt trời. Không chỉ giúp chuyển đổi năng lượng mặt trời thành điện năng, bộ hòa lưới còn có nhiều lợi ích như:
- Giảm thiểu hóa đơn tiền điện hàng tháng, giúp gia đình tiết kiệm một khoản chi phí.
- Nguồn điện dư thừa có thể bán lại cho lưới điện quốc gia.
- Đủ công suất, kích cỡ, phù hợp với nhiều nhu cầu sử dụng khác nhau.
- Hệ thống điện an toàn, giảm thiểu rủi ro và chi phí bảo dưỡng.
- Dễ dàng nâng cấp và mở rộng hệ thống điện mặt trời.
- Có khả năng sinh lời và giảm thiểu áp lực thiếu hụt điện năng từ điện lưới quốc gia.

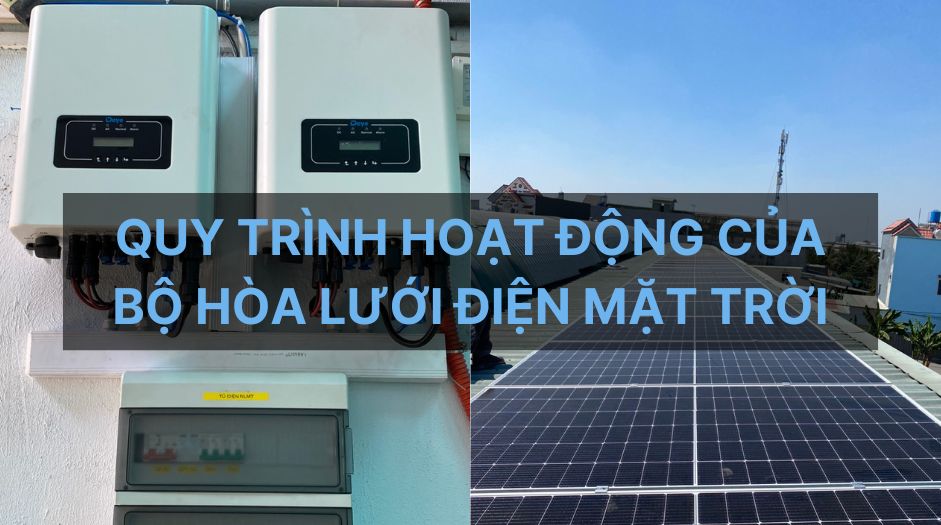

Quy trình hoạt động của bộ hòa lưới điện mặt trời
Biến đổi dòng điện DC thành dòng điện AC từ tấm pin
Quá trình chuyển đổi năng lượng mặt trời bắt đầu từ các tấm pin, nơi ánh sáng được thu nhận và biến đổi thành dòng điện một chiều DC. Để dòng điện này hòa nhập vào hệ thống điện lưới, bộ hòa lưới điện mặt trời sẽ đảm nhận nhiệm vụ chuyển đổi dòng điện.
Với cấu tạo gồm các mạch điện tử hiện đại như bộ chỉnh lưu, bộ lọc và IGBT, thiết bị này sẽ “hô biến” dòng điện một chiều thành dòng điện xoay chiều có cùng tần số và pha với lưới điện, đảm bảo an toàn và hiệu quả cho toàn hệ thống.
Đồng bộ với dòng điện lưới
Việc đồng bộ hóa với điện lưới được thực hiện thông qua các cảm biến và bộ điều khiển thông minh tích hợp trong bộ hòa lưới. Các cảm biến này liên tục đo lường tần số, điện áp và pha của lưới điện.
Dựa trên các thông số đo được, bộ điều khiển sẽ điều chỉnh tần số và pha của dòng điện xuất ra từ bộ biến tần sao cho khớp hoàn toàn với pha của lưới điện.
Giám sát và điều khiển hệ thống
MPPT là bộ điều khiển thông minh giúp tối ưu hóa công suất đầu ra của các tấm pin mặt trời. Bộ hòa lưới sử dụng MPPT để liên tục theo dõi và điều chỉnh điểm làm việc của các tấm pin, đảm bảo rằng hệ thống luôn hoạt động ở công suất cực đại, ngay cả khi điều kiện ánh sáng và nhiệt độ thay đổi, giúp tăng hiệu suất sử dụng năng lượng mặt trời.
Bảo vệ toàn bộ hệ thống điện mặt trời
Để đảm bảo an toàn cho hệ thống, bộ hòa lưới được trang bị các cảm biến và mạch điều khiển hiện đại. Các cảm biến này liên tục theo dõi các thông số như dòng điện, điện áp để phát hiện các sự cố tiềm ẩn. Khi có sự cố xảy ra, mạch điều khiển sẽ kích hoạt cơ chế bảo vệ, ngắt kết nối hệ thống một cách nhanh chóng.
Theo dõi và ghi lại hiệu suất từ thiết bị giám sát
Bộ hòa lưới được tích hợp các module truyền thông hiện đại, cho phép thu thập và truyền tải dữ liệu về hiệu suất hệ thống đến các thiết bị giám sát từ xa. Người dùng có thể truy cập các thông tin này thông qua các ứng dụng hoặc phần mềm chuyên dụng. Các dữ liệu thu thập được bao gồm công suất tức thời, năng lượng sản xuất, hiệu suất của từng tấm pin, giúp người dùng đánh giá toàn diện hiệu suất của hệ thống.
Đầu tư vào bộ hòa lưới điện mặt trời là giải pháp đầu tư bền vững giúp cho toàn bộ hệ thống điện hoạt động ổn định và hiệu quả. Mọi vấn đề thắc mắc cần được giải đáp về bộ hòa lưới điện mặt trời vui lòng liên hệ với Saigon Solar qua các thông tin dưới đây:
