Bộ điều hướng pin mặt trời là một thiết bị công nghệ thông minh của hệ thống điện mặt trời. Với khả năng tự điều chỉnh vị trí của tấm pin theo hướng mặt trời, bộ điều hướng pin giúp thu thập tối đa nguồn ánh sáng mặt trời, mang lại hiệu suất cao cho hệ thống. Bài viết dưới đây sẽ cung cấp thông tin chi tiết về cấu tạo, cách hoạt động và hướng dẫn lắp bộ điều hướng pin mặt trời đúng cách.

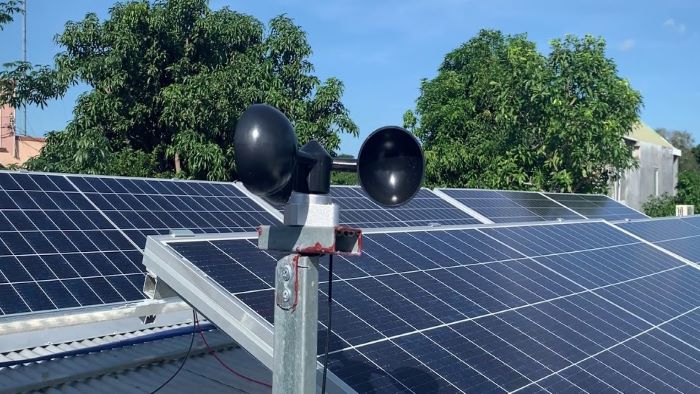

Bộ điều hướng pin mặt trời dùng để làm gì?
Bộ điều hướng pin mặt trời là một thiết bị thông minh, được thiết kế để tối ưu hóa hiệu suất của các tấm pin năng lượng mặt trời. Thiết bị này hoạt động bằng cách tự động điều chỉnh hướng và góc nghiêng của tấm pin sao cho luôn vuông góc với ánh sáng mặt trời trong suốt cả ngày.
Ưu điểm của bộ điều hướng pin mặt trời đó là:
- Công nghệ tự động: Quá trình điều chỉnh tấm pin mặt trời hoàn toàn tự động, không cần sự can thiệp của con người.
- Độ chính xác cao: Các cảm biến hiện đại giúp xác định vị trí mặt trời với độ chính xác cao.
- Dễ lắp đặt: Bộ điều hướng có thể dễ dàng lắp đặt vào các hệ thống pin mặt trời hiện có.
- Linh hoạt: Có thể điều chỉnh các thông số để phù hợp với điều kiện khí hậu và vị trí địa lý khác nhau.
Cấu tạo và nguyên lý hoạt động của bộ điều hướng pin mặt trời
Cấu tạo của bộ điều chỉnh hướng pin mặt trời
- Tấm pin năng lượng mặt trời: Đây là nguồn cung cấp năng lượng cho toàn bộ hệ thống.
- Khung đỡ: Cấu trúc này giữ cố định tấm pin và cho phép nó xoay theo các trục khác nhau.
- Động cơ: Động cơ điện được sử dụng để điều khiển chuyển động của khung đỡ, xoay tấm pin theo hướng mặt trời.
- Cảm biến:
- Cảm biến ánh sáng: Đo cường độ và hướng của ánh sáng mặt trời.
- Cảm biến nhiệt độ: Giúp điều chỉnh hoạt động của hệ thống để tránh quá nhiệt.
- Cảm biến gió: Đảm bảo an toàn cho hệ thống trong điều kiện gió lớn.
- Bộ điều khiển: Được xem là bộ não của hệ thống, có chức năng xử lý tín hiệu từ các cảm biến, tính toán góc xoay tối ưu và điều khiển động cơ.

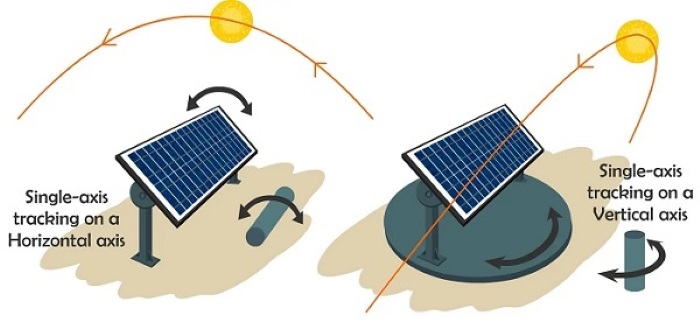

Nguyên lý hoạt động của bộ điều hướng pin mặt trời
Bộ điều hướng pin mặt trời hoạt động dựa trên nguyên lý so sánh cường độ ánh sáng. Các cảm biến ánh sáng được đặt ở các vị trí khác nhau trên khung đỡ. Khi cường độ ánh sáng chiếu vào một cảm biến mạnh hơn các cảm biến còn lại, hệ thống sẽ điều khiển động cơ để xoay tấm pin về phía đó. Các tấm pin cũng sẽ luôn hướng về phía có cường độ ánh sáng mạnh nhất, đảm bảo hiệu suất thu năng lượng đạt mức tối ưu.
Khi cảm biến phát hiện ra sự chênh lệch cường độ ánh sáng giữa hai bên, nó sẽ ngay lập tức điều khiển động cơ để xoay tấm pin, đảm bảo rằng tấm pin luôn hướng về phía có nhiều ánh sáng nhất.
Khi cường độ ánh sáng từ hai phía bằng nhau, tấm pin sẽ giữ nguyên vị trí. Việc này giúp hệ thống hoạt động ổn định và tránh các chuyển động không cần thiết, kéo dài tuổi thọ của thiết bị.
Hướng dẫn lắp đặt bộ điều hướng pin mặt trời
Bước 1: Lắp đặt hệ thống giá đỡ
- Lựa chọn vị trí sao cho tiếp xúc trực tiếp với ánh sáng mặt trời trong thời gian dài nhất, tránh bóng râm của các vật cản xung quanh.
- Tiến hành lắp đặt khung đỡ, đảm bảo kết cấu vững chắc để chịu được tải trọng của tấm pin, bộ điều khiển và các thiết bị đi kèm.
- Sau khi lắp đặt, kiểm tra lại toàn bộ hệ thống giá đỡ để đảm bảo độ cân bằng, ổn định.
Bước 2: Lắp tấm pin mặt trời
- Gắn chắc tấm pin mặt trời vào khung đỡ, siết chặt các bu lông để đảm bảo chắc chắn.
- Điều chỉnh góc nghiêng và hướng của tấm pin sao cho tiếp xúc trực tiếp với ánh sáng mặt trời.
- Đảm bảo khoảng cách giữa các tấm phù hợp theo khuyến nghị của nhà sản xuất để tránh ảnh hưởng đến hiệu suất hoạt động.
- Kiểm tra lại: Sau khi hoàn tất, kiểm tra lại toàn bộ các kết nối để đảm bảo chúng được siết chặt, không có dấu hiệu lỏng lẻo.
Bước 3: Lắp đặt cảm biến ánh sáng
- Đặt cảm biến ánh sáng ở vị trí cao nhất trên khung đỡ, đảm bảo không bị che khuất bởi các vật cản như tấm pin, bộ điều khiển hoặc các cấu trúc khác.
- Định hướng cảm biến theo trục Đông-Tây để có thể theo dõi chính xác đường đi của mặt trời và đo lường cường độ ánh sáng một cách hiệu quả nhất.
- Lắp đặt cảm biến trong hộp bảo vệ hoặc sử dụng các vật liệu cách nhiệt, chống thấm nước để bảo vệ cảm biến khỏi các tác động của môi trường.
Bước 4: Kết nối hệ thống điện
- Thực hiện việc kết nối các bộ phận theo đúng sơ đồ mạch điện.
- Kiểm tra kỹ lưỡng các kết nối điện để đảm bảo chúng được siết chặt, không bị lỏng lẻo và cách điện hoàn toàn.
- Chọn dây dẫn có tiết diện phù hợp với công suất của hệ thống.
Bước 5: Cấu hành bộ điều khiển
- Nếu sử dụng Arduino, tiến hành viết mã điều khiển bằng ngôn ngữ lập trình C/C++ để xử lý dữ liệu từ cảm biến và điều khiển động cơ theo đúng yêu cầu.
- Đối với các bộ điều khiển chuyên dụng, tham khảo kỹ hướng dẫn của nhà sản xuất để cấu hình các thông số hoạt động, cài đặt các module cần thiết và thiết lập giao tiếp với các thiết bị ngoại vi.
- Sau khi hoàn thành quá trình lập trình và cấu hình, tiến hành tối ưu hóa thuật toán điều khiển để tăng độ chính xác và ổn định của hệ thống.
Bước 6: Kiểm tra và hiệu chỉnh hệ thống
- Tiến hành chạy thử nghiệm hệ thống trong các điều kiện ánh sáng khác nhau (mạnh, yếu, thay đổi đột ngột) để đánh giá khả năng hoạt động và hiệu suất của hệ thống.
- Dựa trên kết quả thử nghiệm, điều chỉnh các thông số như tốc độ quay của động cơ, độ nhạy của cảm biến ánh sáng để đạt được hiệu suất tối ưu.
- Theo dõi hoạt động của hệ thống trong vài ngày đầu để phát hiện và khắc phục các lỗi có thể xảy ra.
Ứng dụng của bộ điều hướng pin mặt trời
Bộ điều hướng pin mặt trời được sử dụng phổ biến và ứng dụng rộng rãi trong:
- Hệ thống điện mặt trời dân dụng: Bộ điều hướng giúp tăng hiệu suất cho các hệ thống điện mặt trời lắp đặt trên mái nhà, ban công.
- Nhà máy điện mặt trời: Áp dụng cho các nhà máy điện mặt trời quy mô lớn để tăng sản lượng điện.
- Các hệ thống điện mặt trời di động: Sử dụng cho các ứng dụng di động như xe điện, tàu thuyền, cắm trại.
- Các hệ thống điện mặt trời kết hợp với hệ thống lưu trữ: Tăng hiệu quả sử dụng năng lượng mặt trời và giảm thiểu phụ thuộc vào lưới điện.
Trên đây là những thông tin về cấu tạo, cách hoạt động và hướng dẫn lắp bộ điều hướng pin mặt trời chi tiết. Hy vọng với những nội dung Saigon Solar chia sẻ bên trong bài viết có thể giúp ích cho bạn đọc. Mọi thông tin chi tiết về dịch vụ lắp điện năng lượng mặt trời vui lòng liên hệ qua thông tin:
